Hogyan csökkenti a kerámia futószalag kopását és növeli a szállítószalag üzemidejét nagy igénybevételű műveleteknél?

Miért hibásodnak meg a hagyományos szállítószalagok koptató terhelés alatt?

A szállítószalag feszítőgörgői a legtöbb forgó alkatrész bármely ömlesztett anyagmozgató rendszerben. Egyetlen szárazföldi szállítószalag több ezer görgőt szállíthat a hosszában, amelyek mindegyike folyamatosan forog a szalagot és a rakományt. Amikor ezek a görgők elromlanak, a következmények messze túlmutatnak magán az üresjáraton. Belt misalignment, increased friction, material spillage, structural fatigue, and unplanned shutdowns follow in sequence, and each stage of degradation accelerates the next.

A csiszolóanyag-alkalmazásoknál a feszítőgörgő idő előtti meghibásodásának kiváltó oka a mechanikai kopás és a környezeti hatás kombinációja. Steel idler shells, even those with protective coatings, gradually lose material as hard particles such as coal, ore, clinker, and slag pass over their surfaces. Mivel a héj egyenetlenül kopik, éles perem alakulhat ki benne, amely pengeként hat az öv alsó borítására. Amint a szalag károsodása megkezdődik, a helyreállítás költségei gyorsan megnövekednek, és a szállítószalag elérhetősége csökken.

Az üresjárat leromlásának három módja zord környezetben

• Abrazív héj kopása:A szíj és a görgő felülete közé bekerülő kemény ásványi részecskék csiszolóközegként működnek, fokozatosan elvékonyítják a henger falát, és olyan felületi egyenetlenségeket hoznak létre, amelyek feszültséget adnak át a szalagra.
• Maró támadás:A szénkezelésben, a műtrágyagyártásban és a part menti kikötői műveletekben gyakori savas vagy lúgos nedvesség korrodálja az acélfelületeket, felgyorsítja az anyagvesztést és gyengíti a szerkezeti integritást.
• Csapágyszennyeződés:A nem megfelelő tömítéseken keresztüli por behatolása a kenőanyag leromlásához, a csapágyak beékelődéséhez és az üresjárat teljes meghibásodásához vezet. A beszorult feszítőgörgő már nem forog, állandó kopási ponttá válik, amely gyorsan károsítja a szíjat.

Mindegyik meghibásodási mód összekeveri a többit. A korrodált felület érzékenyebb a kopásvesztésre. A kopott felület több port termel, amely beszivárog a csapágyakba. A beszorult csapágy a feszítőgörgőt tartóelemből romboló akadállyá alakítja. Ennek a körnek a megszakításához olyan anyagi megoldásra van szükség, amely mindhárom vektort egyszerre kezeli, nem pedig külön karbantartási problémaként kezeli őket.

Az öv sérülésének rejtett költsége

A mérnökök gyakran értékelik az üresjáratokat fogyóeszközök költségsorként, de a valódi gazdasági súly az ékszíjjal van összefüggésben. A conveyor belt represents one of the largest single capital items in a bulk handling system, and its replacement requires extended downtime, heavy lifting equipment, and skilled splicing labor. Ha egy kopott futómű héja éles peremet fejleszt ki, akkor gyorsulva távolítja el az övburkolatot. Az ebből eredő övsérülés ritkán látható mindaddig, amíg a burkolat nem sérült annyira, hogy szabaddá tegye a vázat.

Nagy tonnatartalmú műveleteknél egy olyan heveder, amely egyébként egy évtizedes üzemidőt biztosítana, feleannyi idő alatt meghibásodhat, ha az üresjárat okozta kopást nem ellenőrzik. Ez az oka annak, hogy az üresjárat kiválasztását övvédelmi döntésként kell kezelni, nem egyszerűen görgőbeszerzési döntésként. A szállítási futásban lévő minden futómű felületi állapota közvetlenül befolyásolja a szíj élettartamát.

Terheléseloszlás és görgőgeometria

Az alapjárati hiba nem pusztán anyagi kérdés. A vályú geometriája, a távolság és az igazítás határozza meg, hogy a terhelés hogyan oszlik el a szalagon, és mekkora érintkezési nyomást gyakorolnak az egyes görgők. Ha a feszítőgörgők túl nagy távolságra vannak elhelyezve, vagy ha egy görgő alacsonyabban helyezkedik el, mint a szomszédai, a szíj beborul a résbe, növelve a helyi feszültséget, és felgyorsítja a szíj és az érintett görgő kopását.

• Helyes mélyedési szög:A vályú szögének és az anyag nyugalmi szögének összehangolása megakadályozza a rakomány elmozdulását és csökkenti a külső görgők élterhelését.
• Egyenletes görgőmagasság:A néhány milliméterrel is alacsonyan fekvő görgő a kopás fókuszpontjává válik, és aránytalanul nagy terhelést vesz fel az övről.
• Megfelelő távolság:A hordágyak közötti távolságnak figyelembe kell vennie a szíj súlyát, az anyag súlyát és azt a megereszkedési határt, amely az övet az elfogadható feszültségi küszöbökön belül tartja.
• Igazítási fegyelem:A nem négyszögletes szállítókeret arra kényszeríti a szalagot, hogy az üresjárati karimáknak ütközzen, súrlódást és idő előtti meghibásodást okozva mindkét oldalon.

Mitől ellenállóak a kerámia futószalagok a kopással és a korrózióval szemben?

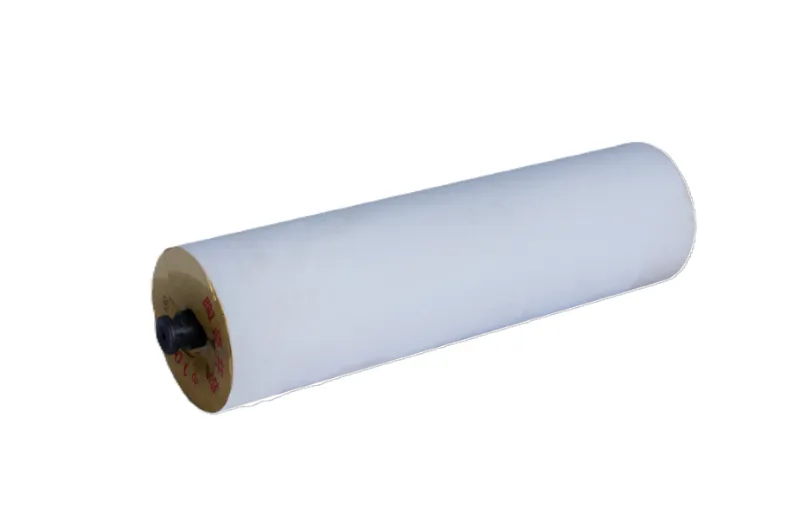

A kerámia görgőhéjak alumínium-oxidból készülnek, amely anyag keménysége megközelíti a Mohs-skála szerinti gyémánt keménységét. The ceramic is formed through high-temperature sintering, producing a dense, non-porous surface that resists both mechanical abrasion and chemical attack. Unlike steel, which relies on surface coatings for protection, the ceramic roller's wear resistance is intrinsic to its bulk material, so it cannot be scratched through to a softer substrate.

A teljesítményt meghatározó anyagtulajdonságok

A fenti táblázat egy kritikus különbségre világít rá. A kerámia nem csupán egyetlen dimenzióban felülmúlja az acélt. A keménység, a kémiai tehetetlenség és a felületi simaság kombinációját biztosítja, amelyhez egyetlen fém vagy polimer alternatíva sem felel meg egyszerre. A kerámia felület egy stabil oxidfilmet is képez, amely megakadályozza az anyag tapadását, így a ragadós vagy nedves rakomány nem halmozódik fel a görgő felületén, és nem dobja ki a hevedert.

Felületi tervezés és anyagkiadás

A tapadás az alapjárati hiba alulértékelt oka. In applications handling clay, wet coal, or mineral concentrates, material can cling to steel roller surfaces, forming a lumpy layer that changes the effective diameter of the idler. A felépített csomókkal rendelkező görgő egyenetlenül forog, a szíj rezgését idézi elő, és az egyik oldalra kényszerítheti a szíjat. A kezelők gyakran reagálnak a feszültség növelésével vagy az edzési alapjáratok beállításával, ami inkább elfedi a tünetet, nem pedig megszünteti.

A polírozott kerámia héj alacsony felületi energiája drámaian csökkenti ezt a tapadást. Az anyag, amely egyébként az acélfelülethez tapadna, a gravitáció és a szíj természetes hajlítása hatására leválik. Ez idővel kevesebb kézi tisztítási beavatkozást, következetesebb szíjkövetést és alacsonyabb hajtási energiafogyasztást jelent, mivel a szíjat nem emelik át a felgyülemlett törmeléken.

Csapágy és tömítés kialakítása kerámia hengerekben

A kerámia héj csak annyira jó, mint a benne lévő csapágy. A kiváló minőségű kerámia görgők precíziósan megmunkált csapágyházakat, labirintustömítéseket és egyes kiviteleknél több tömítési fokozatot használnak a por kizárása és a zsír visszatartása érdekében. A csapágyüreg jellemzően kiváló minőségű lítium vagy szintetikus kenőanyaggal van megtöltve, amelyet az üzemi hőmérsékleti tartományhoz választanak.

• Labirintus tömítés:Az érintésmentes tömítési útvonalak kanyargós útvonalat hoznak létre, amely elzárja a porszemcséket, miközben lehetővé teszi a tengely szabad forgását.
• Ajaktömítés tartalék:A másodlagos érintkezőtömítés végső gátat biztosít rendkívül poros körülmények között.
• Zsír visszatartás:A megfelelően csomagolt csapágyak kenőanyag-filmet tartanak fenn, amely megakadályozza a fém-fém érintkezést és a hőképződést.
• Tengely anyaga:A korrózióálló tengelyacél megakadályozza a tengely rozsdásodását és beszorulását a csapágyfurat belsejében.

Hogyan hasonlíthatók össze a kerámia feszítők az acél és kompozit alternatívákkal?

Az üresjárati anyag kiválasztásához több teljesítménykritériumot kell egyensúlyba hozni az alkalmazás speciális igényeivel. Az alábbi összehasonlítás a bányászat, a cement és a kikötőkezelés nagy igénybevételű műveleteiből származó helyszíni megfigyeléseken alapul, ahol az üresjárati megbízhatóság közvetlenül befolyásolja a rendszer rendelkezésre állását és a karbantartási munkaterhelést.

Élettartam és szíjvédelem összehasonlítása

Az adatok következetes történetet mesélnek el az ágazatok között. A cementgyártó sorokon a kerámia hengerek élettartama akár 80 000 óra is lehet, ami nagyjából négy-ötszöröse a hagyományos acél futógörgőkének. A part menti kikötőkben a kerámia korrózióállósága azt jelenti, hogy a hengereknek nincs szükségük védőbevonatra, amely végül meghibásodna. A szénkezelés során a csökkent tapadásnak köszönhetően a hevederek megfelelően nyomon követhetők a kezelő állandó beavatkozása nélkül.

Zaj, rezgés és energiafogyasztás

A zajt és a rezgést gyakran figyelmen kívül hagyják az üresjárat specifikációiban, mégis megbízhatóan jelzik a rendszer állapotát. A szabálytalan felületű, kopott acél feszítőgörgő vibrációt kelt, amely a szalag mentén továbbterjed a szállítószalag szerkezetébe. Ez a vibráció meglazítja a kötőelemeket, kifárasztja a hegesztéseket, és növeli a szomszédos görgők csapágyhibáinak arányát. Ezenkívül kényelmetlen és potenciálisan veszélyes munkakörnyezetet teremt.

A kerámia hengerek simábban futnak, mert felületük méretei stabilak maradnak élettartamuk során. A mért, körülbelül 15 decibeles zajcsökkentés az acélhengerekhez képest jelentős a zárt átrakóállomásokon és alagutakban, ahol a zajszint meghaladhatja a biztonságos expozíciós határértékeket. Az alacsonyabb vibráció alacsonyabb gördülési ellenállást is jelent, ami csökkenti a hajtási teljesítményigényt egy hosszú szállítószalag hosszában.

Ahol minden anyag nyer

• Kerámiai:Nagy kopásállóság, korrozív környezet, magas hőmérsékletű zónák és anyagtapadási problémákkal küzdő alkalmazások.
• Acél:Elsődleges hatászónák, alacsony kopásállóság és olyan helyzetek, ahol a legalacsonyabb kezdeti költség a domináns kritérium.
• Polimer:Könnyű szállítás, mérsékelt kopás és olyan alkalmazások, ahol a kis súly és a csendes működés fontosabb, mint a hőállóság.
• Gumi tárcsa:Rakodási helyek és átadó csúszdák, ahol a lengéscsillapítás az elsődleges követelmény.

Mikor érdemes kerámia szállítószalagot a rendszeréhez megadni?

A kerámia feszítőgörgők nem helyettesítik az összes görgőt minden szállítószalagon. Akkor nyújtják a legnagyobb értéket, ha a működési környezet olyan feltételeket támaszt, amelyek gyorsan lerontják a hagyományos alkatrészeket. A következő kritériumok segítenek meghatározni, hogy a kerámia a megfelelő specifikáció a szállítószalag adott pozíciójához.

Kiemelt alkalmazások kerámia feszítőkeretekhez

1. Nagy kopásállóságú anyagok:A szén, a vasérc, a rézkoncentrátum, a klinker, a salak és az építési bontási hulladékok éles, kemény részecskéket tartalmaznak, amelyek lecsiszolják az acélfelületeket.
2. Korrozív környezet:Műtrágyaüzemek, klór-alkáli létesítmények, part menti kikötők és minden olyan művelet, ahol a nedvesség savas vagy lúgos vegyületeket visz a szállítószalag szerkezetére.
3. Magas hőmérsékletű szolgáltatás:Kokszoló üzemek, szinterező üzemek és cementkemencék betápláló vezetékei, ahol a szállított anyag megtartja a maradék hőt, amely lebontja a polimert vagy a bevont hengereket.
4. Anyagfelhalmozódási problémák:Ragadós vagy nedves rakomány, amely az acélgörgőkhöz tapad, ami az ékszíj eltolódását és a meghajtó teljesítményigényét okozza.
5. Távoli vagy nehezen hozzáférhető telepítések:Szárazföldi szállítószalagok, amelyek olyan terepen haladnak át, ahol a karbantartáshoz való hozzáférés korlátozott, és az alkatrészek cseréje munkaidőben költséges.

Ahol nem a kerámia az első választás

• Elsődleges hatászónák:A közvetlenül a csúszda alatti területhez ütéselnyelő görgők szükségesek. A kerámia görgőket az áramlás irányába kell felszerelni, miután az anyagáram ráülepedett a szalagra.
• Könnyű, tiszta alkalmazások:Száraz, nem koptató anyagok ellenőrzött környezetben történő szállításához a szabványos acél vagy polimer görgők megfelelő teljesítményt nyújthatnak alacsonyabb kezdeti költségek mellett.
• Súlyos szalagkövetési problémákkal küzdő rendszerek:Míg a kerámia feszítőgörgők csökkentik a tapadásból eredő eltéréseket, nem javítják ki a szerkezeti beállítási problémákat. Elsőbbséget élvez a keret négyzetének kezelése és az üresjáratok képzése.
• Extrém lökésszerű terhelés:Azokhoz a műveletekhez, ahol rendszeresen nagy csomók hullanak a szállítópályára, ütésálló hengerekre van szükség, nem pedig kemény kerámia héjakra.

A magas prioritású kategóriákba tartozó műveleteknél aKerámia futószalagcélzott mérnöki döntést jelent, nem pedig válogatás nélkül alkalmazott prémium frissítést. A helyes megközelítés a szállítószalag kopási profiljának feltérképezése és kerámia görgők felszerelése azokon a helyeken, ahol a legerősebb a kopás, a korrózió vagy a tapadás.

A specifikáció határának kiszámítása

A kerámia elhelyezésének gyakorlati módja a szállítószalag zónákra osztása a kitettség alapján. A terhelési zóna külön kezelt és ütőhengerekkel van meghatározva. A terhelés utáni első ötven méteren jellemzően a legnagyobb kopás tapasztalható, mivel az anyag még ülepedik, és a finom részek még mindig a levegőben terjednek. A középtávon állandósult kopás tapasztalható. Az ürítési és visszafutási futás saját kopási mintázatát tapasztalja.

A kerámia hengerek azokban a zónákban nyújtják a legerősebb megtérülést, ahol folyamatos a kopás, és ahol a szalag sérülésének javítása a legköltségesebb lenne. In many installations, a hybrid approach works best: impact rollers at the loading point, ceramic rollers through the high-wear carry sections, and standard rollers on the return run where loads are light and abrasion is minimal. Ez a zónázási stratégia megragadja a teljesítmény előnyeit anélkül, hogy a teljes szállítószalagot túlzottan meghatározná.

Hogyan lehet karbantartani a kerámia görgőket a maximális élettartam érdekében?

A kerámia görgők ritkábban igényelnek beavatkozást, mint az acélhengerek, de nem igényelnek karbantartást. A strukturált ellenőrzési program biztosítja, hogy a kerámiatechnológia előnyei teljes mértékben érvényesüljenek az alkatrész élettartama során, és a ritka meghibásodást még azelőtt észleli, hogy az károsítaná a szíjat.

Rutinellenőrzési ellenőrzőlista

• Vizuális elforgatás ellenőrzése:Győződjön meg arról, hogy minden futógörgő szabadon forog kézzel vagy egy hordozható forgatószerszámmal. A forgása leállt kerámiahenger az egyik oldalán lapos lesz, és elveszíti teljesítményelőnyét.
• Felületi állapot felmérése:Vizsgálja meg a kerámia héját, nincs-e rajta repedés, repedés vagy mázveszteség. Kisebb felületi egyenetlenségek elfogadhatók, de a mély repedéseket, amelyek feltárják a tengelyt, ki kell cserélni.
• A tömítés integritásának ellenőrzése:A kerámia feszítőgörgők labirintus- vagy ajakos tömítéseket használnak a csapágyak védelmére. Ellenőrizze a kenőanyag szivárgását vagy a por behatolását a végsapkák körül, ami a tömítés romlását jelzi.
• Övkövetési megfigyelés:Figyelje a szíj helyzetét a kerámia futómű részeken keresztül. A nyomkövetés eltolódása görgő elakadását vagy az anyagbetöltési minta megváltozását jelezheti.
• A rögzítőelemek nyomatékának ellenőrzése:Ellenőrizze, hogy a tartócsavarok és a keretcsatlakozások szorosak maradnak-e. A vibráció idővel meglazíthatja a rögzítőelemeket, még akkor is, ha a görgők egészségesek.

Tisztítási és kezelési irányelvek

A sima kerámia felület természetesen a legtöbb anyagot ontja, de ragadós alkalmazások esetén rendszeres tisztításra lehet szükség. Víz, lehetőleg lágyított, elegendő a felgyülemlett anyag eltávolításához. Ne használjon tisztítószereket vagy súrolószereket, mert ezek olyan maradványokat hagyhatnak hátra, amelyek elősegítik a tapadást, és megtámadhatják a tömítőanyagokat.

Amikor a kerámia görgőket a beszerelés vagy csere során kezeli, kerülje a kerámia felület kemény tárgyakkal való ütközését. Az anyag kemény, de nem ütésálló. Egy leejtett téglalap megrepedhet még akkor is, ha a sérülés nem látható azonnal, a megrepedt héj pedig hirtelen meghibásodhat, ha terhelés alatt áll. A tartalék görgőket párnázott állványokon tárolja, és lehetőség szerint eredeti csomagolásukban szállítsa.

Csapágykenési gyakorlatok

A legtöbb kerámia feszítőgörgőt tömített élettartamú csapágyakkal szállítjuk, ami azt jelenti, hogy nincs szükség helyszíni kenésre. Magas hőmérsékletű vagy nagy sebességű alkalmazásoknál azonban egyes kialakítások tartalmaznak zsírzószerelvényeket, amelyek lehetővé teszik az időszakos utánkenést. Ha az utánkenést előírják, csak a gyártó által javasolt kenőanyagot használja. Nem összeférhető zsírok összekeverése a kenőanyag lebomlását okozhatja, ami a csapágyak beszorulásához vezethet.

Milyen szerelési és üzembe helyezési gyakorlatok védik a kerámia hengereket?

Még a legjobb henger is alulteljesít, ha helytelenül van felszerelve. A kerámia futógörgők precíziós alkatrészek, és a felszerelésük, beállításuk és üzembe helyezésük módja határozza meg, hogy teljes élettartamukat biztosítják-e, vagy elkerülhető okok miatt idő előtt meghibásodnak.

Igazítás és térköz alapjai

• Keret négyszögletessége:A görgők felszerelése előtt ellenőrizze, hogy a szállítószalag kerete négyzet alakú és vízszintes-e. A nem négyszögletes keret arra kényszeríti a szíjat, hogy az üresjárati karimáknak ütközzen, és súrlódást okoz mindkét oldalon.
• Hengermagasság konzisztenciája:Használjon zsinórvonalat vagy lézeres szintezőt annak ellenőrzésére, hogy egy szakaszban az összes görgő ugyanazon a magasságon ül. Az alacsony görgő a kopás fókuszpontjává válik.
• A zárójel helyes tájolása:Szerelje fel a konzolokat úgy, hogy a görgő egyenesen üljön a vályúban, csavarás nélkül. A megcsavarodott görgő egyenetlen szíjérintkezést és felgyorsult kopást okoz.
• Megfelelő távolság:Kövesse a szalagszélességre és az anyagterhelésre vonatkozó műszaki távolsági ütemtervet. Ne növelje a távolságot az alkatrészek számának csökkentése érdekében.

Üzembe helyezési ellenőrzések a telepítés után

1. Kézi forgatási teszt:A szállítószalag elindítása előtt forgasson el kézzel minden újonnan beszerelt görgőt. Minden olyan görgőt, amely nem forog szabadon, meg kell vizsgálni és ki kell javítani.
2. Övkövető futás:Futtassa üresen a szállítószalagot, és figyelje meg a szalag követését az új görgős szakaszokon. Az anyag betöltése előtt végezze el a kiképzési görgők beállítását.
3. Betöltött próbaverzió:Fokozatosan vezesse be az anyagot, és figyelje a szíj helyzetét, a motor áramát és az új görgőállásokból származó bármilyen szokatlan zajt.
4. Hőellenőrzés:Több órás működés után ellenőrizze a csapágyházak túlmelegedését. A meleg csapágyak kenési vagy beállítási problémát jeleznek.
5. Dokumentáció:Jegyezze fel a telepítés dátumát, helyzetét és görgőtípusát, hogy az ellenőrzési időközöket és a cseretervezést szisztematikusan lehessen kezelni.

A megfelelően üzembe helyezett szállítószalag kerámia görgőkkel a megfelelő pozícióban halkabban jár, jobban követ, és kevesebb beavatkozást igényel, mint a teljes egészében acélgörgőkkel felszerelt szállítószalag. A telepítési szakaszban ez a megbízhatóság vagy biztosítva van, vagy elfecsérelődik. Az üzembe helyezés során a beállításba és ellenőrzésbe fektetett idő megtérül az évekig tartó stabil működés révén.
